パターンめっきの格子分割
パターンめっきで粗密の影響を考慮した解析を効率よく行う場合は、基板を格子に分割し格子毎のパターン率を求め格子に対応する要素にパターン率を設定して解析を行います。
この解析によりパターン設計におけるパターンの最適化やダミーの配置、運転条件である設定電流の決定を行うことができます。

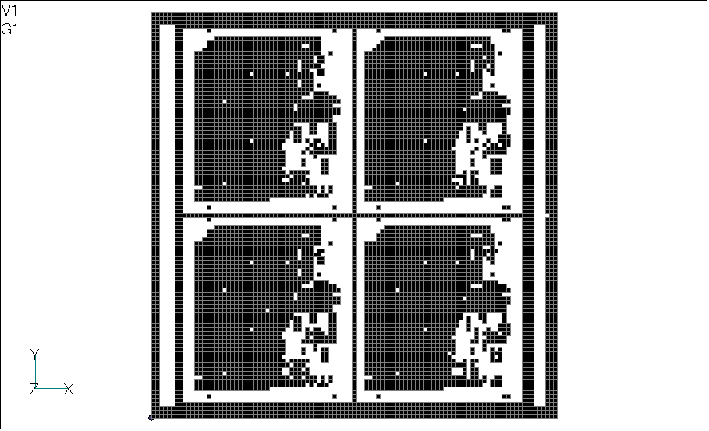

●メッシュ分割図

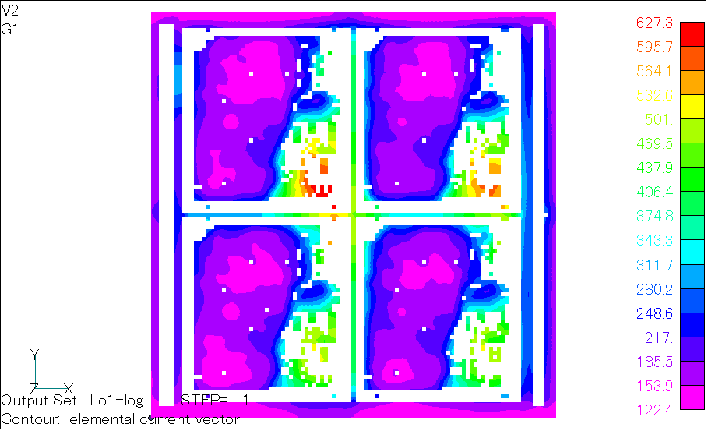

●電流密度のコンター図
