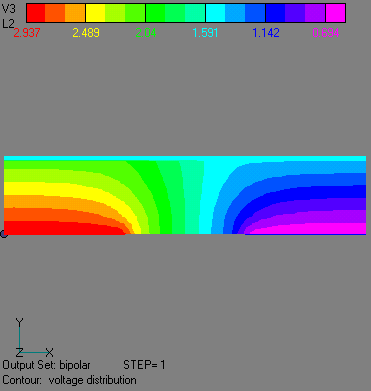

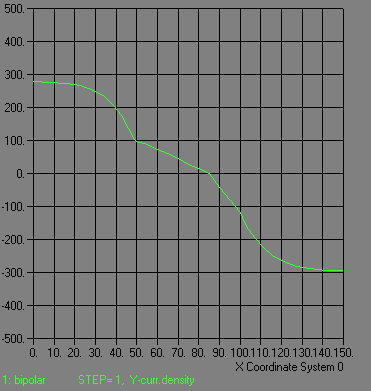

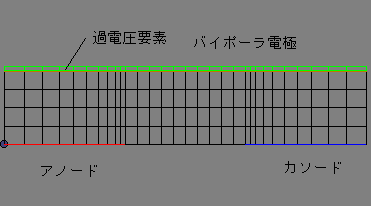

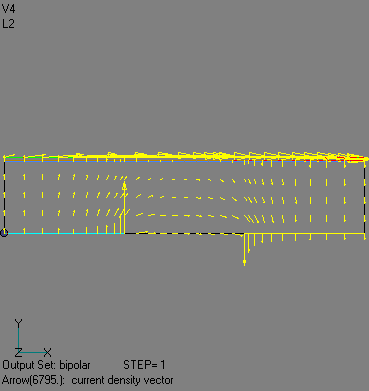

　本解析事例では、電解槽内に電源につながれていない金属材料があり、電解槽に通電した時この金属材料の表面に流れる二次電流分布を求めます。解析モデルは下図に示すように、下段左側にアノード、右側にカソードがあり、上段にバイポーラ電極である金属材料が配置されています。電解槽に通電が行われると、バイポーラ電極では右側がカソードに左側がアノードになります。

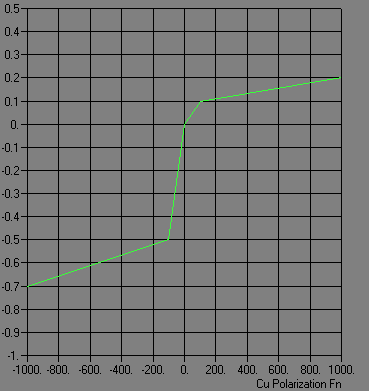

　解析モデルでは、バイポーラ電極の電解液側には過電圧要素があり、一般化した過電圧を定義した材料番号を過電圧要素に設定します。
